平武县文化馆抗震加固

一、工程概括

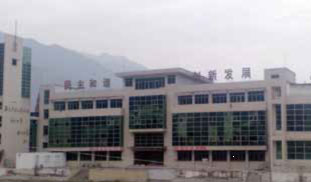

平武县文化馆为主体四层、局部五层的框架结构,建筑面积5561.86 m2。该建筑在汶川地震中,主体结构没有发现明显的损伤。但由于设防烈度由7 度变为8 度,基本加速度从0.1g 提高为0.20g。2010 年,我公司对其检测鉴定,表明部分框架柱、梁,基础位移等不满足规范要求,需进行抗震加固或添加抗震设备。建筑外观照如左所示。

二、加固方案

由于抗震设防烈度从7 度提高到8 度,构造措施已不能达到规定的要求,且不符合要求的部位大量存在,采用隔震或消能减震可以解决抗震加固问题。由于隔震技术存在耐久性和维修性等不足,故选择使用阻尼器这种消能技术。阻尼器技

术相对于传统加固工艺而言,从吸收输入能量来说,具有无法比拟的优势,是对结构整体受力性能的改善,摒弃了传统加固工艺头痛医头的弊病。本项目采用组合式金属阻尼器。它分为30 吨、50 吨、75 吨三种规格,阻尼器行程±45mm ~±200mm 之间。成品阻尼器如右图所示。

三、建模计算

计算采用SAP2000 有限元分析,阻尼器设计参数及有限元模型如下所示

四、计算分析

小震作用下,计算结果如下图所示

五、加固总结

六、加固节点

本工程抗震加固采用CMD 组合式金属阻尼器,其优点是不存在漏油问题,附加重量小,对基础不会造成负担。仅增加结构小震下刚度,大震下提供阻尼,不会增加结构大震下的内力。消能减震措施比传统抗震措施工程造价可降低10%,且具有更高和更可靠的抗震性能。
